隨著真石漆的廣泛推廣應用，真石漆易產(chǎn)生色差而引起發(fā)花、易黃變、耐污性差、漆膜發(fā)白等弊病也逐漸顯現(xiàn)出來，其中因色差而引起的發(fā)花輕則影響美觀，重則需要返工重涂，造成嚴重經(jīng)濟損失，是真石漆實際應用中面臨的最普遍也是最棘手的問題。

低成本真石漆通過優(yōu)化配方控制色差的辦法



      真石漆色差產(chǎn)生的原因多種多樣，彩砂批次穩(wěn)定性（天然彩砂很難做到不同批次間顏色完全相同）、底材處理（底材顏色及孔隙率不同都可能導致真石漆顏色不同）、施工條件（施工及養(yǎng)護時的溫度、濕度和風速等環(huán)境因素不同可能導致顏色不同）、施工方法（不同施工人員的施工習慣差別及腳手架或吊籃施工等差異可能導致涂膜厚度不同、表面浮砂或浮漿而產(chǎn)生的表面質(zhì)感差異引起的色差；罩光不均勻?qū)е碌墓鉂刹煌a(chǎn)生的色差）等諸多方面都可能產(chǎn)生色差從而引起發(fā)花問題。對于這些諸多因素引起的發(fā)花問題只能具體分析每個案例色差產(chǎn)生的原因才能相應地找到解決問題的方法。

     真石漆的溫變色差

     真石漆的多種色差發(fā)花現(xiàn)象中較常見也是較難處理的一種色差發(fā)花是溫變色差，即同一批真石漆在同一墻面由同一施工人員按正確的施工規(guī)程施工，卻由于墻體溫度和環(huán)境溫度不同且導致顏色不同的現(xiàn)象。例如：同一天的上午、中午和下午施工同一真石漆得到不同顏色；同一房屋的向陽面和背陰面可能出現(xiàn)色差；晴天和陰天施工可能出現(xiàn)色差等。

低成本真石漆通過優(yōu)化配方控制色差的辦法



     通常低成本的深色真石漆最容易發(fā)生溫變色差，例如棕色、磚紅、深灰色等顏色。真石漆的溫變色差的變化規(guī)律通常是溫度越高顏色越深，溫度越低顏色越淺，如圖1所示為某品牌真石漆TH，在35℃下（右邊）養(yǎng)護的顏色較10℃下（左邊）顏色深得多，表現(xiàn)出十分嚴重的溫變變差現(xiàn)象。這一變化規(guī)律十分類似如普通乳膠漆，普通乳膠漆當PVC接近或大于CPVC時也容易產(chǎn)生溫變色差現(xiàn)象，如圖2為同一外墻乳膠漆在不同溫度下施工得到不同顏色，并且溫度越高顏色越深，溫度越低顏色越淺。

低成本真石漆通過優(yōu)化配方控制色差的辦法



   真石漆通常在建筑工地現(xiàn)場施工，墻體溫度和環(huán)境溫度不可能在施工期內(nèi)一直保持不變，在季節(jié)交替時日夜溫差有時可能高達30℃以上，而墻體溫差則可能更大。我們不可能要求也沒有必要要求真石漆在恒定溫度下施工。如圖3所示，某品牌優(yōu)質(zhì)真石漆TX分別在10℃和35℃養(yǎng)護，最終顏色幾乎完全相同。由些可見，完全可以通過優(yōu)化真石漆配方來解決真石漆的溫變色差問題。

真石漆配方組成對溫變色差的影響

   真石漆主要由乳液、彩砂、助劑（成膜助劑、增稠劑等）組成，因此本文就從這幾個方面來探討真石漆的配方對溫變色差的影響。

   實驗方法：實驗中各配方均采用肝紅彩砂制成真石漆，用1mm厚的制膜模板刮涂制膜，在相對濕度均為50%，溫度分別為5，10，23，35℃下養(yǎng)護7天，目視比較干膜顏色的深淺，并按0-10分制評分（真石漆漆膜顏色不均勻，不宜采用分光光度計來測量評分），10分顏色最深，0分顏色最淺，評分越高說明成膜質(zhì)量越好，評分越低說明成膜質(zhì)量越差。同一配方的真石漆在不同溫度下養(yǎng)護最終評分越接近說明溫變色差越小，性能越好。

乳液

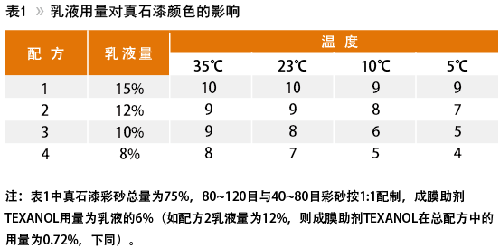

   從以上真石漆溫變色差的原因分析可知，乳液用量對漆膜的孔隙率影響很大，可能導致溫變色差。表1是乳液用分別為8%，10%，12%和15%的四種真石漆在不同溫度下漆膜顏色評份。

低成本真石漆通過優(yōu)化配方控制色差的辦法



總結(jié)表1中評分數(shù)據(jù)可以看出以下規(guī)律：



   1、乳液含量越高，真石漆的顏色越深，溫變色差越?。环粗?，乳液含量越低，真石漆的顏色越淺，溫變色差越大；



   2、同一配方，溫度越高顏色越深，溫度越低顏色越淺；

   3、不同乳液含量的真石漆在高溫養(yǎng)護時色差比較小，但在低溫養(yǎng)護時色差較大。

彩砂

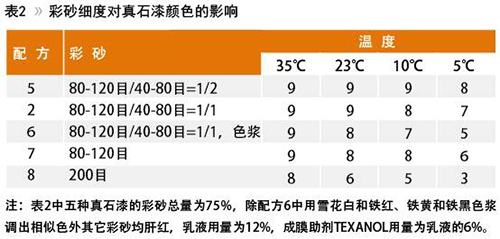

  彩砂是真石漆中除乳液外另一最重要組成，對真石漆的成本、性能影響僅次于乳液。彩砂的細度、吸水率、硬度等都可能對溫變色差產(chǎn)生影響。表2是不同彩砂級配的四種真石漆在不同溫度下漆膜顏色評份結(jié)果。

低成本真石漆通過優(yōu)化配方控制色差的辦法（一）



   分析表2評分可知，在相同乳液用量時彩砂越細，相同溫度下顏色越淺，不同溫度下溫變色差越大。比較配方2和6可知，在砂的級配相同時用色漿調(diào)色更易發(fā)生溫差色變。

   比較表1和表2的數(shù)據(jù)可知，彩砂的細度對溫變色差的影響可能更大，因為彩砂的細度不僅影響孔隙率而且影響孔隙的大小，最終從兩個方面提高光散射效率而產(chǎn)生更強的溫變色差。

   近年來由于惡性競爭的緣故，少數(shù)企業(yè)為了降低成本，減少價格較高的彩砂在真石漆中的用量，常使用細彩砂（如200目彩砂）甚至色漿來調(diào)色是導致溫變色差問題多發(fā)的主要原因之一。高質(zhì)量的真石漆應該使用40-80目和80-120目的彩砂為主來調(diào)色，若確有需要，使用更細彩砂來調(diào)色時，則應相應增加乳液的用量來減少溫變色差的發(fā)生。

   基于相同原因，真石漆用彩砂的吸水率和硬度也是非常重要的指標，必須嚴格控制。彩砂的高吸水率常常是由于含有大量細的灰份，這會直接導致孔隙率提高而產(chǎn)生溫變色差。硬度低的彩砂通常吸水率會偏高并且在生產(chǎn)過程可能因研磨而進一步碎裂粉化而增加溫變色差發(fā)生的可能。

   燒結(jié)彩砂和染色彩砂由于灰份少吸水率低，可一定程度上減少乳液的消耗，因此可以減少溫變色差的發(fā)生。

   水包砂多彩涂料集合了平面多彩的理石仿真效果及真石漆的藝術(shù)質(zhì)感效果，是未來幾年外墻涂裝的一種革命性產(chǎn)品。您準備好了嗎！菲爾卡斯水性漆愿助您一臂之力！
