乳膠漆以其環(huán)保性、實(shí)用性越來(lái)越受到消費(fèi)者的青睞。但其在施工方面存在著較大隱患, 特別以北方初冬新建外墻和沿海地區(qū)墻面的施工更為突出。建筑外墻基層一般都為混凝土、水泥砂漿或石灰水泥砂漿, 水泥砂漿的養(yǎng)護(hù)期為, 夏季14 d, 冬季21 d; 現(xiàn)場(chǎng)澆注混凝土的養(yǎng)護(hù)期為, 夏季21 d, 冬季28 d; 石灰水泥砂漿其養(yǎng)護(hù)期更長(zhǎng), 夏季30 d, 冬季90 d。在天氣寒冷的北方, 養(yǎng)護(hù)期還應(yīng)適當(dāng)?shù)难娱L(zhǎng), 但是許多建筑由于工期要求, 需要在短時(shí)間內(nèi)就涂裝外墻涂料。未達(dá)到養(yǎng)護(hù)期的砂漿pH 值一般都大于13, 其內(nèi)部含有許多未硬化的水泥顆粒, 含有大量的堿性物質(zhì), 同時(shí)含有許多可溶性的鹽類, 砂粒之間、未硬化水泥顆粒之間存在許多孔隙。這些鹽類極易利用這些孔隙和乳膠漆涂膜的孔隙遷移至涂膜表面, 使涂膜出現(xiàn)返堿、鹽析、咬色、剝落等現(xiàn)象。不僅給業(yè)主和施工方造成很大的損失, 而且也影響了乳膠漆的推廣與應(yīng)用。

1、泛堿、鹽析現(xiàn)象的形成機(jī)理

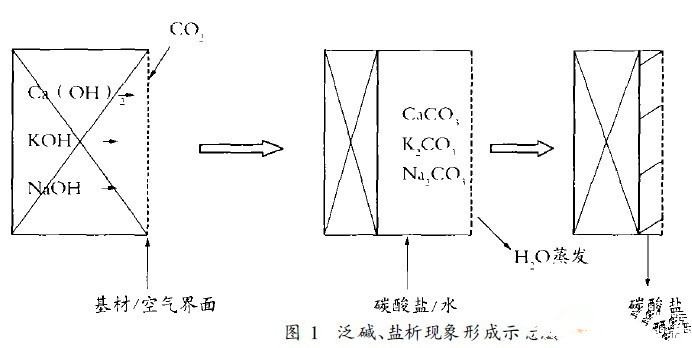

    泛堿現(xiàn)象的出現(xiàn)與形成混凝土堅(jiān)固機(jī)械性能的化學(xué)反應(yīng)密切相關(guān)。水泥的硬化過(guò)程是水和硅酸鈣的化學(xué)反應(yīng), 這個(gè)反應(yīng)生成氫氧化鈣和水化硅酸鈣,后者使得水泥具有良好的機(jī)械性能。但是, 水泥中還有硅酸鈉和硅酸鉀等物質(zhì)的存在, 因此NaOH、KOH、Ca( OH ) 2也會(huì)在水泥水合反應(yīng)的過(guò)程中產(chǎn)生。當(dāng)氫氧化物遷移到底材表面與空氣中的CO2接觸后反應(yīng)生成碳酸鹽和水, 水揮發(fā)后會(huì)把碳酸鹽留在底材表面(如圖)。

2、封閉底漆的作用

    如上圖所示, 要盡量避免 泛堿、鹽析 現(xiàn)象就必須防止堿和空氣(即二氧化碳)相接觸或反應(yīng)。在底材與乳膠漆之間涂裝封閉底漆, 可起到封閉作用。一般來(lái)說(shuō)底漆的封閉可通過(guò)2種途徑來(lái)實(shí)現(xiàn):1 通過(guò)對(duì)底材的滲透并與內(nèi)部的基團(tuán)發(fā)生化學(xué)鍵作用, 從而增加了涂膜與底材的附著力和抗堿能力, 同時(shí)封閉砂漿毛細(xì)孔, 進(jìn)而阻止堿和鹽的析出; 2 在要求涂膜與底材有很好的附著力的前提下, 通過(guò)在砂漿表面形成致密的涂膜阻止堿和鹽的遷移。

    為了確保封閉效果, 封閉底漆就必須具備以下特點(diǎn):

   （1）乳液粒徑小、滲透性強(qiáng), 對(duì)基層的附著力好、表面張力低、粘結(jié)力強(qiáng);

   （2）乳液成膜溫度要適中、抗張強(qiáng)度大、延伸率高、機(jī)械性能好;

   （3）電解質(zhì)穩(wěn)定性好;

   （4）耐水、耐堿性優(yōu)異。
